이번 포스트에는 spark를 yarn을 이용하여 cluster mode로 pyspark job을 제출하고, cluster로 잘 돌았는지 확인해보겠습니다.



hadoop cluster가 구성 안되신 분들은 아래의 링크를 참조해주세요.

2021.08.08 - [BigData] - [BigData] 완전 분산 하둡 클러스터(hadoop cluster)구축하기(4개 노드) 1. 4개의 가상 노드 띄우기



[BigData] 완전 분산 하둡 클러스터(hadoop cluster)구축하기(4개 노드) 1. 4개의 가상 노드 띄우기

이번 포스트에는 하둡 fully-distributed mode 구축을 해보도록 하겠습니다. 하둡 구성 스펙 호스트OS - windows10 home 게스트OS들 - centOS7 Hadoop - 3.1.0 Zookeeper - 3.4.10 jdk - 1.8.0_191 호스트OS는 공..

spidyweb.tistory.com

구성한 hadoop cluster에 spark 를 설치하지 않으신 분들은 아래의 링크를 참조해주세요.

2021.11.07 - [BigData] - [BigData] 완전 분산 하둡 클러스터(hadoop cluster)(4개 노드) 에 "Spark"(Spark on Yarn cluster) 설치 및 실습 하기



[BigData] 완전 분산 하둡 클러스터(hadoop cluster)(4개 노드) 에 "Spark"(Spark on Yarn cluster) 설치 및 실습

저번 포스트까지는 하둡 클러스터를 구성해보았습니다. 이번 포스트에는 구성된 하둡 클러스터에 Spark를 설치해보겠습니다. 본 포스팅은 standalone모드 4개를 구축하여 spark cluster를 만드는 것이

spidyweb.tistory.com

제출할 job은 단일 노드에서 제출 해본 spark job입니다. 아래의 링크를 참조해주세요.

2021.11.08 - [BigData] - [Spark] spark standalone 모드로 pyspark 실습(.py spark submit)+ui확인하기



[Spark] spark standalone 모드로 pyspark 실습(.py spark submit)+ui확인하기

이번 포스트에서는 spark standalone 모드 즉, yarn을 이용하지 않고 local(단일 노드로) pyspark을 제출하는 .py 파일을 생성해 스크립트 실행을 시켜 제출해보도록 하겠습니다. 하둡 및 스파크를 설치하

spidyweb.tistory.com


하둡 구성 스펙

호스트OS - windows10 home

게스트OS들 - centOS7

Hadoop - 3.1.2

Zookeeper - 3.4.10

jdk - 1.8.0_191

호스트OS는 공유기(WI-FI) 연결 환경



서버 4대를 활용한 하둡 HA 구성:

namenode1: 액티브 네임노드, 저널노드 역할

rmnode1: 스탠바이 네임노드, 리소스 매니저, 저널노드 역할, 데이터 노드 역할

datanode1: 저널노드 역할, 데이터 노드 역할

datanode2: 데이터 노드 역할



pyspark 스펙

spark3.1.2-bin-hadoop3.2

python 3.6.8


실습용 데이터

https://data.cityofnewyork.us/Public-Safety/Motor-Vehicle-Collisions-Crashes/h9gi-nx95



Motor Vehicle Collisions - Crashes | NYC Open Data



data.cityofnewyork.us

뉴욕시티에서 일어난 자동차,오토바이 등 탈 것에 의한 충돌횟수에 대한 데이터


실습 시나리오

1. local에 newyork city crash csv파일을 다운로드 한다.
2-1. hdfs에 source data가 들어갈 directory를 생성한다.
2-2. local에 있는 csv파일을 2-1번에서 생성한 directory에 put한다.
3. pytyon 파일을 작성한다.

  1. sparksession 생성
  2. csvfile read하여 df_crash에 저장
  3. df_crash로 부터 날짜와 시간이 yyyy/MM/dd 와 HH:mm 형식으로 바뀌고, 시간대가 00:00~06:00시에 일어난 사건 중에 지역이 'MANHATTAN'인 곳의 날짜별 시간별 다치거나 사망한 수를 집계하여 df_crash_losses에 저장
  4. df_crash_losses로 부터 날짜별 부상자 숫자 순위를 메기는 컬럼과 날짜별 사망자 숫자 순위를 메기는 컬럼을 생성해서 날짜별 부상자수가 1위거나 사망자수가 1위인 날짜,시간,부상자수,사망자수를 조회하는 컬럼을 날짜,시간순으로 오름차순 정렬함
  5. parquet파일로써  file을 write하고, write하는 형식은 overwrite을 사용해서 멱등성을 유지, 날짜별 partition나눠서 file write

4. python 파일을 실행 및 결과 확인

조건

file을 read하는 foramt은 csvforamt으로 읽는다.
file을 write되는 format은 parquet format의 테이블이다.
python 파일은 멱등성(여러번 실행해도 같은 결과가 나오게끔)이 가능하도록 구성한다.



만들고자 하는 것

00:00 시에서 06:00시까지 맨해튼에서 날짜별 시간별 사망자 수가 제일 많거나, 부상자 수가 제일 많은

부상자 수, 사망자 수

(조건: 날짜별,시간별로 오름차순 정렬이 되게끔 하기)



확인 해봐야 될 점(UI관점)

  1. yarn(Application Master)에 spark job이 제출되었는지
  2. yarn의 각 노드가 분산 처리 하고있는지(container확인)
  3. spark config에서 설정한 4개의 executor가 실행되고 있는 지(driver 포함)
  4. job 이 다 돌면 hdfs에 의도한 데로 쓰여졌는지
  5. spark job history server에 job이 제출된 이력이 남는지



더 해봐야 할 것

yarn(Application Master)에서 Application master 및 history, log ui에 접속 할 수 있도록 config 재구성하기


1. local에 csv파일 다운로드

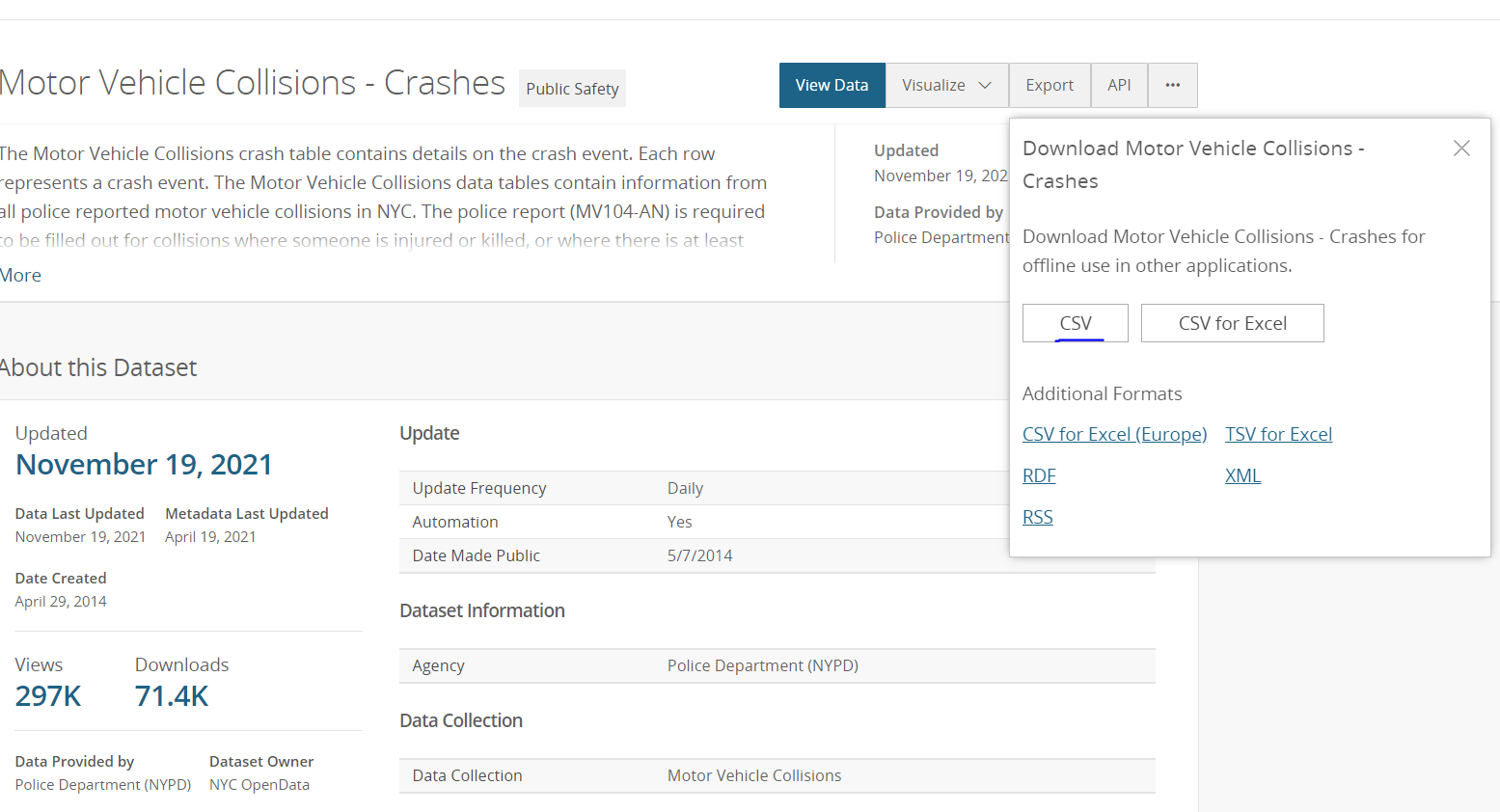

위의 사진에서 csv를 우클릭 후 링크 주소 복사를 통해 URL을 복사합니다.

1) 하둡 계정의 root디렉토리에서 wget url

wget이 없다면 wget을 다운 받아야합니다.

wget https://data.cityofnewyork.us/api/views/h9gi-nx95/rows.csv?accessType=DOWNLOAD

2) 생성된 파일 확인 및 이름변경

mv 'rows.csv?accessType=DOWNLOAD' NY_CRASH.csv


2-1. HDFS 디렉토리 생성

1) 하둡을 실행

start-all.sh

2)hdfs에 /user/hadoop/spark 디렉토리 생성

(제 유저 이름은 Hadoop입니다. root 디렉토리가 /User/Hadoop)

hdfs dfs -mkdir /user/spark

hdfs dfs -mkdir /user/spark/NY_CRASH

3) hdfs에 생성된 디렉토리 확인

hdfs dfs -ls /user/spark/


2-2. HDFS 디렉토리에 csv파일 PUT

1) PUT

hdfs dfs -put /home/hadoop/NY_CRASH.csv /user/spark/NY_CRASH/

2) 확인하기

hdfs dfs -ls /user/spark/NY_CRASH/


3. python 파일 작성하기

pyspark를 yarn위에서 돌리는 경우, findspark는 필요하지 않습니다.

(spark-submit 시 find-spark-home 이 실행)

1) hadoop계정의 root디렉토리에서 파일생성 및 편집

touch pyspark_ETL_parqeut.py

nano pyspark_ETL_parqeut.py

(nano가 안되시면 다운받아야합니다.)



2) 원하는 결과물

00:00~06:00 시간내에 맨해튼에서 날짜별, 시간별 부상자가 가장 많거나, 사망자가 가장 많은 데이터 구하기
CRASH_DATE
CRASH_TIME
NUMBER_OF_PERSONS_INJURED
NUMBER_OF_PERSONS_KILLED
컬럼을 사용


처리방법

CRASH_DATE 는 MM/dd/yyyy형태, CRASH_TIME은 H:mm 혹은 HH:mm형태
따라서,
1) 오름차순 정렬을 위한, CRASH_DATE를 yyyy/MM/dd형태로 바꾸기위해 unix_timestamp, from_unixtime을 사용

2) 조건으로 00:00과 06:00사이에 있는 데이터를 대상으로 하기때문에, CRASH_TIME을 HH:mm형태로 만들기 위해 LPAD를 사용

3) BOROUGH의 값이 "MANHATTAN"인 것만 추출

4)날짜별, 시간별 부상자수와 사망 수를 구하기

5)날짜별 부상자수를 row_number를 통해 내림차순 등수 구하기, 사망자수를 row_number를 통해 내림차순 등수 구하기

6)날짜별 부상자수가 1위이거나, 사망자수가 1위인 조건을 걸어 날짜,시간,부상자 수, 사망자 수를 구하기

7)날짜, 시간순으로 오름차순 정렬



8) 날짜별 파티션으로 overwrite mode로 parquet형식으로 저장


3) pyspark_ETL_parquet.py 내용



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
from pyspark.sql import SparkSession
from pyspark.sql import functions as F
from pyspark.sql import Window
#sparksession 드라이버 프로세스 얻기
spark = SparkSession.builder.master("yarn").appName("pyspark").getOrCreate()

df_crash = spark.read.format("csv").option("header","true").option("inferschema","true")\
                .load("hdfs://mycluster/user/spark/NY_CRASH/NY_CRASH.csv")

#날짜와 시간이 yyyy/MM/dd 와 HH:mm 형식으로 바뀌고, 시간대가 00:00~06:00시에 일어난 사건 중에 지역이 'MANHATTAN'인 곳의 날짜별 시간별
df_crash_losses=df_crash\
.withColumn("CRASH_DATE_FORMATTED",F.from_unixtime(F.unix_timestamp(F.col("CRASH DATE"),"MM/dd/yyyy"),"yyyy/MM/dd"))\
.withColumn("CRASH_TIME_HH",F.lpad(F.col("CRASH TIME"),5,"0"))\
.where(F.col("CRASH_TIME_HH").between("00:00","06:00"& F.col("BOROUGH").isin("MANHATTAN"))\
.groupBy(F.col("CRASH_DATE_FORMATTED"),F.col("CRASH_TIME_HH"))\
.agg(F.max(F.col("NUMBER OF PERSONS INJURED")).alias("TOTAL_INJURED")
    ,F.max(F.col("NUMBER OF PERSONS KILLED")).alias("TOTAL_KILLED"))

#날짜별 부상자 숫자 순위를 메기는 컬럼과 날짜별 사망자 숫자 순위를 메기는 컬럼을 생성해서 날짜별 부상자수가 1위거나 사망자수가 1위인 시간,날짜,컬럼조회
df_crash_or=df_crash_losses\
.withColumn("MAX_INJURED_DESC_RN",F.row_number().over(Window.partitionBy(F.col("CRASH_DATE_FORMATTED")).orderBy((F.col("TOTAL_INJURED")))))\
.withColumn("MAX_KILLED_DESC_RN",F.row_number().over(Window.partitionBy(F.col("CRASH_DATE_FORMATTED")).orderBy((F.col("TOTAL_KILLED")))))\
.where((F.col("MAX_INJURED_DESC_RN"<= 1| (F.col("MAX_KILLED_DESC_RN"<= 1))\
.select(F.col("CRASH_DATE_FORMATTED")
       ,F.col("CRASH_TIME_HH")
       ,F.col("TOTAL_INJURED")
       ,F.col("TOTAL_KILLED"))\
.orderBy(F.col("CRASH_DATE_FORMATTED")
        ,F.col("CRASH_TIME_HH"))

df_crash_or.write.format("parquet").mode("overwrite")\
           .partitionBy("CRASH_DATE_FORMATTED").save("hdfs://mycluster/user/spark/NY_CRASH/total_injured_killed_datetime")

#spark session
spark.stop()

cs

pyspark_ETL_parqut_on_yarn_cluster.py
0.00MB


4 .py 파일 spark submit을 통한 실행 및 결과 확인

1) .py 파일 spark-submit 을 통해 실행

spark-submit --master yarn --deploy-mode cluster /home/hadoop/pyspark_ETL_parquet.py

2) UI확인 및 결과 파일 확인하기

  • yarn(Application Master)에 spark job이 제출되었는지

  • yarn의 각 노드가 분산 처리 하고있는지(container확인)

  • spark config에서 설정한 4개의 executor가 실행되고 있는 지(driver 포함)

  • job 이 다 돌면 hdfs에 의도한 데로 쓰여졌는지

  • spark job history server에 job이 제출된 이력이 남는지


알게 된 점

1. spark on yarn은 findspark모듈이 필요없다. spark-submit을 하면서 find-spark-home을 불러오기때문이다.



2. exception-in-thread-main-java-io-ioexception-cannot-run-program-error-2

python 경로가 설정되지 않았다는 에러

PYSPARK_PYTHON=/usr/bin/python3

를 /etc/profile

spark-env.sh

spark-defaults.conf

#spark.yarn.appMasterEnv.PYSPARK_PYTHON /usr/bin/python3

3개중 하나를 시도해본다.

or executor로 쓰일 모든 노드에 python3가 설치되어있는지 확인



3. yarn.ApplicationMaster: Final app status: FAILED, exitCode: 13, (reason: User application exited with status 1

spark.deafults.conf 에 설정들이 오타 혹은 잘못된 hdfs경로 같은걸로 설정 되어 있지 않은 지 확인



4. ERROR yarn.ApplicationMaster:User application exited with status 1

spark application(제출할 python file) 내에 code상 문제가 없는지 체크(특히 input,out put file경로 및 실제로 file체크하는지 등등)



5. stages 에서 skipped되는 이유는?

불필요한 작업, 이미 cache된 작업들은 생략된다.



6. python script > spark-submit > spark-defaults.conf 우선순위로 config가 적용된다.




지속적으로 수정해 나갈 생각입니다.

*노드별 memory와 executor core 산정하기

*driver node에 core가 부여되지 않는 이유

*yarn(Application Master,AM)에서 driver node로 연결되는 Application Master나 spark job history, log를 ip 192.168.56.101직접 입력하지 않고, 클릭만으로 UI가 뜰 수 있게 수정하기
